Библиотека 3D моделей

В этой библиотеке представлены модели к практическим работам, отражающие требуемые результаты, а также галерея образцов изделий, разработанных в программном комплексе CATIA v5 r18 (рис. 7). Все модели в представлены в универсальном формате 3DXML, что позволяет использовать их в электронной документации и презентациях с удаленным доступом с целью демонстрации и изучения устройства машиностроительных изделий вне среды их разработки.

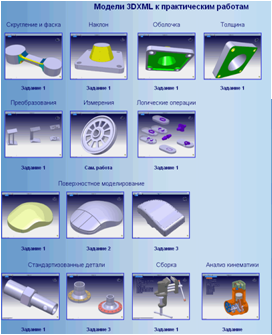

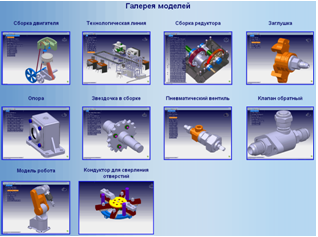

Рис. 7. Примеры библиотеки 3D моделей

Файлы моделей деталей и изделий, подготовленные для практических работ, представляются в двух отдельных папках – для студентов и преподавателей. Модели, предназначенные для студентов, являются заготовками и необходимы для выполнения ими практической работы. Модели, предназначенные для преподавателей, являются образцами результатов выполненных заданий.
